Butt (Стыки в углах)


Этот тип параметра стороны соединяетдва смежных фланца так, чтобы торцы фланцев, соединялись встык к друг другу. На рисунке ниже, показан один фланец со стыком в левой части угла.

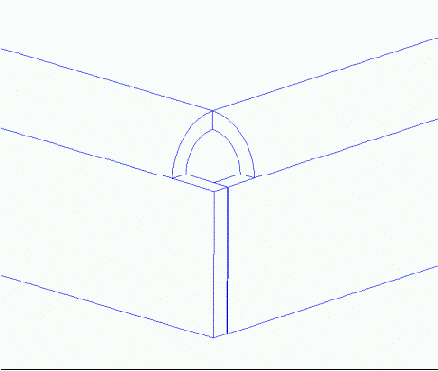

Соединения угла двух смежных фланцев


Этот тип параметра стороны соединяет два смежных фланца так, чтобы торцы фланцев, соединялись встык к друг другу. На рисунке ниже, показан один фланец со стыком в левой части угла.

Соединения угла двух смежных фланцев
